EI&C Инженерство
Интегрирано планиране на задвижващи механизми / сензори до PLC и DCS с EPLAN
Електротехниката, приборостроенето и управлението (EI&C) инженеринг съчетава различни специализирани области в инженерството. С EPLAN имате правилното инженерно решение на една ръка разстояние за всяка специализирана област. С единната база данни на EPLAN Platform вие също така следите интердисциплинарни задачи.
Свързване на различни инженерни области
Една от централните задачи на EI&C инженерството е електротехниката. Съществуват обаче различни припокриващи се полета и връзки с други технически области, които също трябва да бъдат взети под внимание.

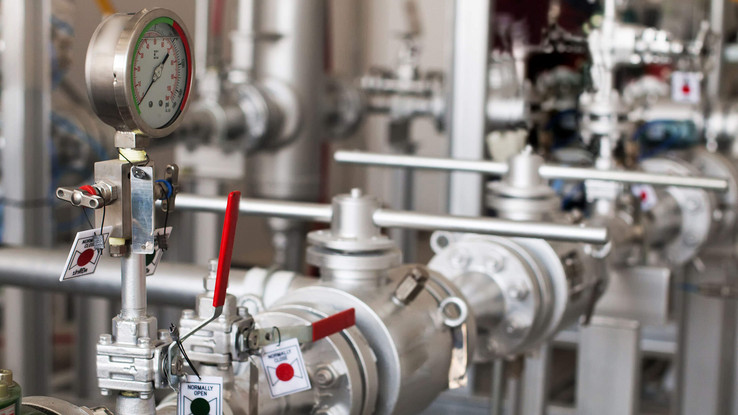

Измервателни устройства за различни стойности и размери

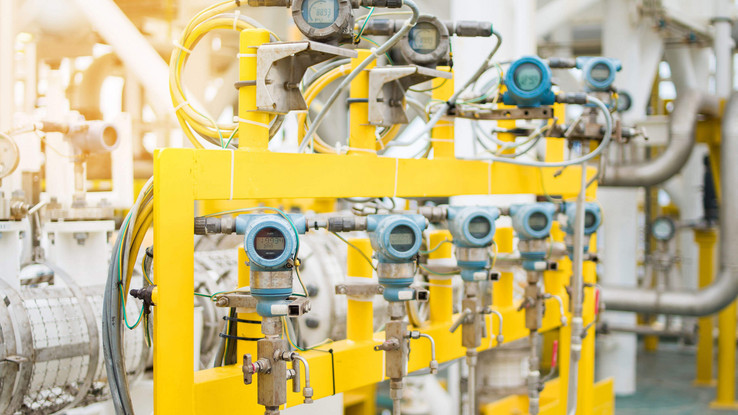

Целта на измервателната технология е да получи информация за действителни обекти, които трябва да бъдат измерени, например за измерван процес или измервателна секция. Измервателната технология се занимава с устройства и методологии за измерване на електрически и неелектрически стойности, които могат да включват електрически ток или напрежение, поток, маса, сила, налягане, стойност на pH, температура и време.
Безброй предизвикателства пред EI&C Engineering
Различни припокриващи се специализирани области правят EI&C инженерството дисциплина с много различни задачи и предизвикателства. Това прави проектите, съвместими със стандарти, и интегрирана база данни в инженерството още по-важни. Тук можете да разчитате на решения като EPLAN Preplanning.

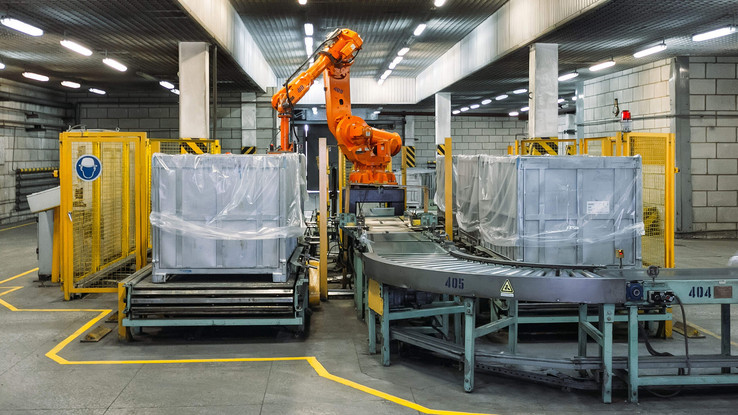

Задачи от проектиране до системно програмиране

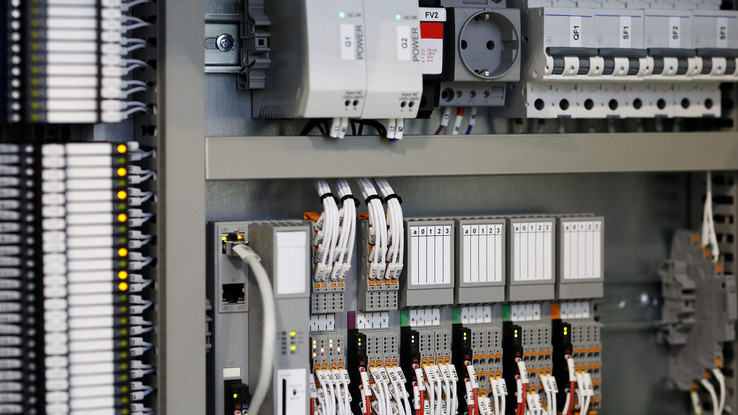

Компонентите и връзките, които трябва да бъдат проектирани, варират в зависимост от технологичното поле на EI&C. Примерите включват връзки на всички полеви устройства като сензори и задвижващи механизми до децентрализирани системи за управление (DCS) и програмируеми логически контролери (PLC). Разклонителните кутии, шкафовете за разпределителни стелажи и DCS контролните шкафове за управление и регулиране на управляващите компоненти също трябва да бъдат проектирани. Това се отнася и за разпределителните системи за захранване и управление на помпи, вентилатори и нагревателни елементи. Измервателните сигнали за кацане на клемни ленти в заграждението на стелажа трябва да бъдат планирани и захранването на измервателното устройство да бъде проектирано. Също така трябва да определите дължините на проводниците и да програмирате DCS. Не на последно място, системите за надзорен контрол и събиране на данни (SCADA) също трябва да бъдат проектирани - тип приложение, което прави възможно контролите и събирането на данни на по-високо ниво. Още една важна инженерна задача е създаването на контурни диаграми за документиране на необходимата система от процеси.
Ефективно проектиране на контурни диаграми за интердисциплинарна употреба
Създаването на контурни диаграми в EI&C инженерството е лесно и бързо, ако е вярно следното: терминалите и терминалните ленти се дефинират и свързват бързо и лесно; кабелите са лесни за маршрутизиране и идентифицирането и препратките са лесни за управление в документацията. Също така трябва да е възможно автоматично създаване на диаграми и оценки на спецификации. Друг важен елемент отвъд това е справянето с DCS и PLC: както заданията, така и създаването на прегледи трябва да работят без проблеми.
Създаване на данни за диаграма на веригата за използване надолу по веригата
EPLAN Preplanning ви позволява да уловите данните от вашата диаграма на веригата в интегрираната среда на EPLAN Platform. Свързването на обекти на измервателни уреди с помощта на кабели също е достъпно в софтуера, което ви позволява да дефинирате кои сегменти ще бъдат свързани помежду си във фазата на предварително планиране. Връзките между устройствата и източниците и целите на устройствата също могат да бъдат проектирани по този начин.
